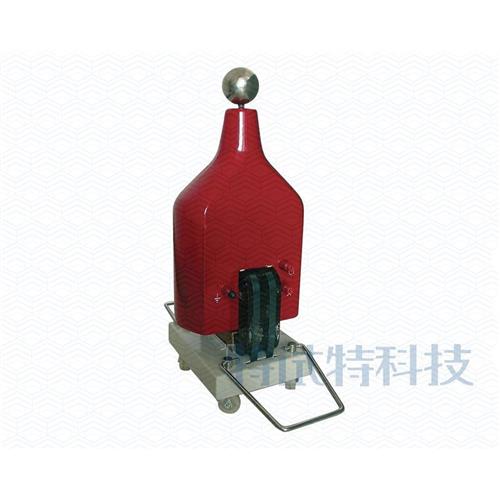

TE-SAT 干式试验变压器

图    收藏
 TE-SAT 干式试验变压器
满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求，适用于电力系统对各种电气设备、绝缘工具等进行工频或直流绝缘耐压试验，使用环氧树脂整体浇注技术，使得设备体积降低，抗震性能强，方便现场使用。

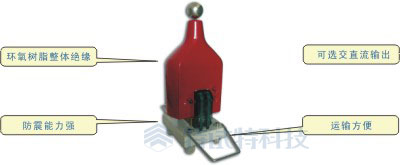

产品特性

(1) 环氧树脂整体绝缘
线圈和铁芯组装完成后，整体密封浇注环氧树脂，保证良好的绝缘性能的同时缩小的整机的体积和重量。
(2) 标准正弦波输出
市电通过控制箱输出到变压器输入端，通过铁芯到高压侧输出，中间环节完全采用磁路变换，保证高压输出波形和市电波形一致，同样为正弦波。试验电压与实际运行电压的等效性优于其他方式的高压发生器。
(3) 防震能力强
变压器铁芯采用CD睡式结构，仪器在运输或试验过程中线圈始终处于卧式状态，降低了线圈受损的可能。
(4) 精确测量
变压器接线端子设计有100V测量端子，通过测量端子的电压及变比的换算关系可得到实际高压输出的电压，高压端子与测量端子之间的变比误差在1%以内，保证了测量的准确性。
技术参数
规格型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 输出直流高压(kV) 最大外型尺寸(mm) 重量(kg)
SAT-1.5/50 1.5 200 50 30 70 250×200×370 20
SAT-3/50 3 60 270×220×370 27
SAT-6/50 6 120 300×270×490 48
SAT-10/50 10 200 380×290×500 68
SAT-15/50 15 300 380×290×800 78
SAT-20/50 20 400 380×290×800 82
SAT-2/100 2 100 20 140 300×270×560 52
SAT-5/100 5 50 380×290×800 76
SAT-10/100 10 100 380×290×1000 80
SAT-15/100 15 150 380×290×1000 90
