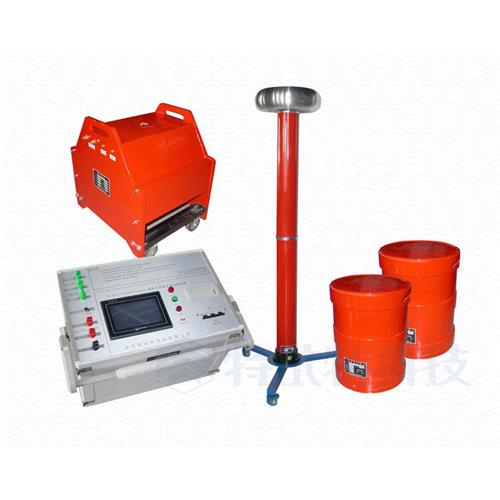

TE-BXZ 变频谐振试验装置

图    收藏
TE-BXZ 变频谐振试验装置
满足DL/T 849.6-2004《电力设备专用测试仪器通用技术条件 第6部分:高压谐振试验装置》的要求,用于高压电缆、GIS等大容量、高电压的电容性试品的交流耐压试验。运用串联谐振的原理,采用调整频率的方式完成谐振,可方便、准确的找到谐振点,系统的品质因数可达到80,轻巧简便,可任意组合,并采用多重保护装置,使试验更方便,安全可靠。 大容量试品在做交流耐压试验时,测试设备往往也需要做到很大容量,从而导致测试设备体积庞大,搬运极其不便,特别不适合现场试验。TE-BXZ 变频谐振试验装置通过变频谐振的原理,使设备容量为试验容量的1/Q,因此体积重量大大降低,特别适合现场使用 。
产品特性

(1) 先进的数字、功率技术
功率器件采用集驱动、保护和功率变换为一体的智能功率模块(IPM),极大的提高了整机的可靠性,减少了体积和重量。先进的芯片组合:采用双DSP系统+16位专用波形发生器;SPWM波形由专用的16位波形发生器产生,具有外扩的大容量FLASH存储器,可以存储大量数据,友好的人机对话界面和大量的帮助信息且不占用底层DSP的资源 。
(2) 完备的保护功能
过电压保护:保护值可设置,动作时间小于1毫秒;双重过电流过热保护:大功率器件自身保护和软件保护相结合,动作时间小于10微秒;闪络保护:动作时间小于1毫秒,并可记录下闪络电压值;零位保护:零电压启动 。
(3) 独特的四种工作模式
手动试验:手动寻找谐振点并手动升压到所需电压,按键后自动计时;
自动试验:根据设置自动寻找谐振点后自动升到设定电压后自动计时; 自动调谐手动升压:根据设置自动寻找谐振点后,需手动升电压到所需的电压值,按“自动计时”键后自动计时;
手动调谐自动升压:手动寻找谐振点,根据设置自动升压后自动计时。

技术参数
 工作电源   220/380V,     50Hz
 被试品谐振电压   0至300KV
 频率调节范围   30至300Hz
 频率调节灵敏度   0.1Hz
 频率不稳定度   ≤0.5%
 输出波形   正弦波
 波形畸变   ≤1%
 电抗器Q值   30~90
