TE-OAT 油浸式试验变压器

图    收藏

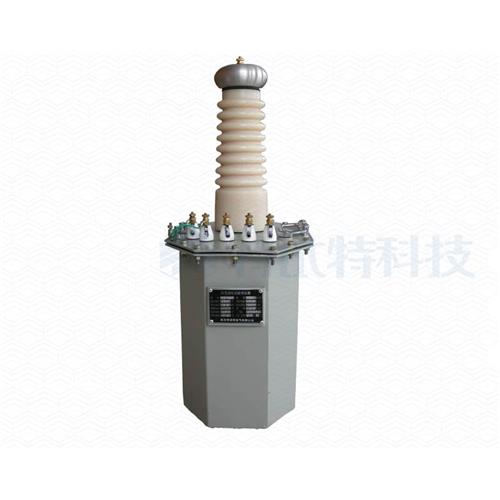

TE-OAT 油浸式试验变压器
满足《DL/T848.2-2004高压试验装置通用技术条件 第2部分 工频高压试验装置》的要求,适用于电力系统对各种电气设备、电器元件、绝缘材料等进行工频或直流绝缘耐压试验,铁芯采用低铁损硅钢片,磁感应强度高,CD铁芯卧式设计提高防震能力,变压器油经过高温真空过滤,绝缘性能好,散热能力强。

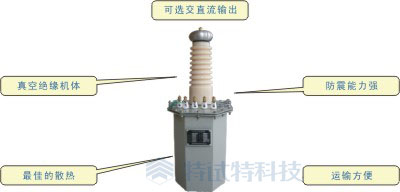

产品特性

(1) 真空绝缘机体
采用真空注油、真空滤油技术,保证了整机的绝缘强度,同时加强了设备的使用寿命。
(2) 标准正弦波输出
市电通过控制箱调节至变压器输入,通过铁芯到高压侧输出,中间环节完全采用磁路变换,保证高压输出波形为标准正弦波。试验电压的等效性优于其他方式的高压发生器。
(3) 防震能力强
变压器铁芯采用CD睡式结构,仪器在运输或试验过程中线圈始终处于卧式状态,降低了线圈受损的可能 。
(4) 散热性能强
内部填充变压器油作为绝缘介质,在保证绝缘性能同时,相对其他绝缘介质散热性能最佳。

技术参数

型 号

容量(kVA)

高压电压( kV )

高压电流( mA) )

低压输入

变比( 高 / 仪 )

温升℃(30 分钟 )

电压 (V)

电流 (A)

OAT 3/50

3

50

60

200

15

500

10

OAT 5/50

5

50

100

200

25

500

10

OAT 10/50

10

50

200

200

50

500

10

OAT 5/100

5

100

50

200

25

1000

10

OAT 10/100

10

100

100

200

50

1000

10

OAT 20/100

20

100

200

380

53

1000

10

OAT 30/100

30

100

300

380

79

1000

10

OAT 50/100

50

100

500

380

132

1000

10

OAT 30/150

30

150

200

380

80

1000

10

OAT 50/150

50

150

333

380

132

1000

10

OAT 100/200

100

200

500

380

263

1000

10

OAT300/300

300

300

3000

380

790

1000

10
