TE5106 多功能电能表现场校验仪

图    收藏

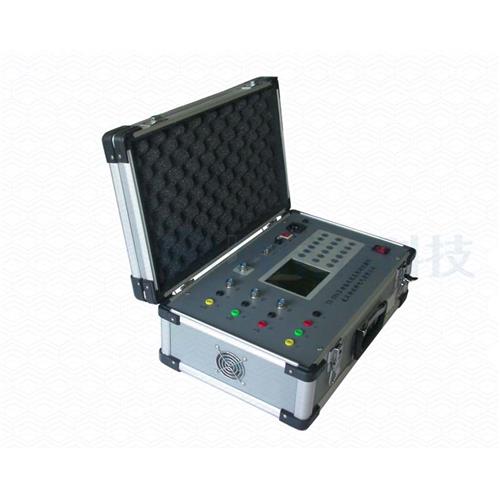

TE5106 多功能电能表现场校验仪
TE5106多功能电能表现场校验仪满足SD109-83《电能计量装置检验规程》及DLT448-2000《电能计量装置管理技术规程》要求，多功能电能表现场校验仪是用于现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。广泛应用于电力、冶金、化工、烟草、纺织、铁路、船舶、物业等行业。电能表校验仪为电力计量部门在不拆电表、不停电的情况下现场进行电度表误差校验以及电力稽查部门对偷窃电违法行为的查证提供了方便的解决方案，也适用于实验室的交流电参数的精密测试及多种电工仪表的检定。

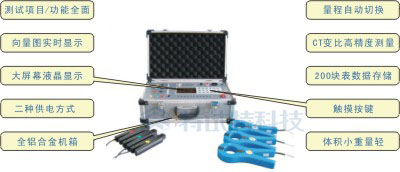

产品特性

TE5106多功能电能表现场校验仪

(1) 测试项目及功能全面
该仪器电流输入有端子和钳表两种方式可选，最大可测电流可完成三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量；三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验；计量装置综合误差的现场校验；CT变比高精度测量；可配备三相精密测试电源，作为三相检定装置使用。
(2)智能化设计
电压输入0-400V自动切换量程，确保测量精度；六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握；可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。
(3) 国内率先实现接地试品和非接地试品采用相同接线，避免因不同接线方式引起的接线误差。
(4)工作电源选择范围大
可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。
技术参数
 输入特性   1、电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。
  2、电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）
  3、相角测量范围：0~359.999°
  4、频率测量范围：45~55Hz
 准确度（计量校验部分）   1、电压：±0.05%（±0.1%）
  2、电流：±0.05%（±0.1%）（钳形互感器±0.5%）
  3、有功功率：±0.05%（±0.1%）（钳形互感器±0.5%）
  4、无功功率：±0.3%（±0.5%）（钳形互感器±1.0%）
  5、有功电能：±0.05%（±0.1%）（钳形互感器±0.5%）
  6、无功电能：±0.3%（±0.5%）（钳形互感器±1.0%）
  7、频率：±0.05%（±0.1%）
  8、相位：±0.2°
 电能质量   1、基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
  2、基波电压和电流之间相位差的测量误差：≤0.5°
  3、谐波电压含有率测量误差：≤0.1％
  4、谐波电流含有率测量误差：≤0.2％
  5、三相电压不平衡度误差：≤0.2％
 工作温度   －10℃~ +40℃
 绝缘   1、电压、电流输入端对机壳的绝缘电阻≥100MΩ
  2、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
 标准电能脉冲常数  标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW•h
 钳型互感器常数（FL）：
  1、    5A：10000r/KW•h
  2、    25A：2000r/KW•h
  3、   100A：500r/KW•h
  4、   500A：100r/KW•h
  5、   400A：125r/KW•h
  6、   2000A：25r/KW•h
 体积   32cm×24cm×13cm
 重量   2KG
