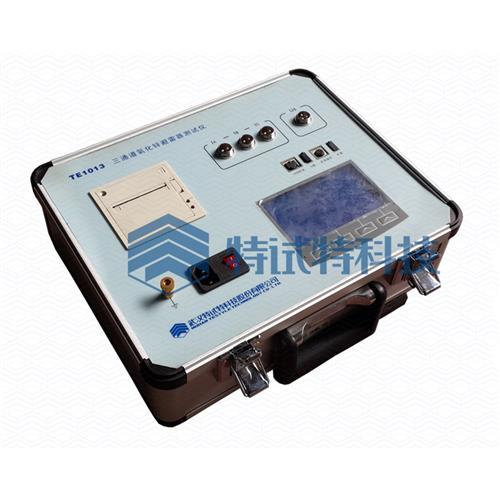

TE1013 三通道氧化锌避雷器测试仪 |
TE1013三通道氧化锌避雷器测试仪用于带电运行和停电检修两种情况下对氧化锌避雷器(MOA)泄漏电流的测量分析,符合《DL/T987-2005氧化锌避雷器阻性电流测试仪通用技术条件》要术。三通道氧化锌避雷器测试仪主要目的是测量氧化锌避雷器的阻性电流,由此判断氧化锌避雷器受潮和老化程度,适用于500KV及以下等级电站试验,也可用于实验室做出厂和验收试验。现场带电测试符合《DL474.592现场绝缘试验实施导则避雷器试验》的要术。 |

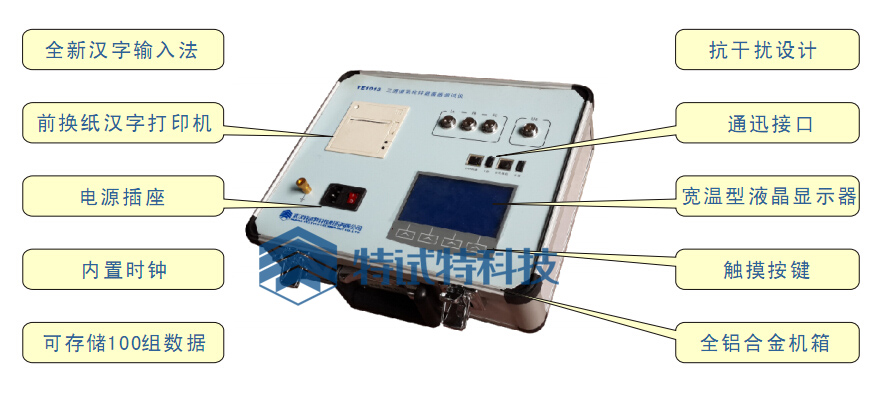

产品特性 |
(1) 抗相间干扰:TE1013三通道氧化锌避雷器测试仪采用特殊抗干扰措施,能有效的消除B相对A、C相的相间干扰,解决了测量结果A相偏大和C相偏小的问题,同时能消除电网谐波对测试结果的影响。 |
技术参数 |
工作电源 | 本仪器使用220(1±10%)V,50(1±2%)Hz电源 |
使用环境 | 环境温度:-10℃~40℃ 相对湿度:≤80% |
结构型式 | 一体化便携式、铝合金机箱 |
外形尺寸 | 长350mm*宽300mm*高170mm |
测量精度 | 本仪器的电流精度等级为±(1%×读数+0.1%×量程) |
本仪器的电压精度等级为±(1%×读数+0.1%×量程) | |
相角补偿范围 | 0.000°~360.0° |
安全性能 | 绝缘电阻:DC500V>2MΩ |
交流耐压:1500V耐压1min,无飞弧和击穿 | |
测试项目及范围 | 泄漏全电流: 0~10mA |
阻性电流: 0~10mA | |
容性电流: 0~10mA | |
全电流峰值: 0~10mA | |
三次谐波电流: 0~10mA | |
五次谐波电流: 0~10mA | |
七次谐波电流: 0~10mA | |
九次谐波电流: 0~10mA | |
十一次谐波电流: 0~10mA | |
相位角: 0~360° |
