TE8672 绝缘电阻测试仪

图    收藏

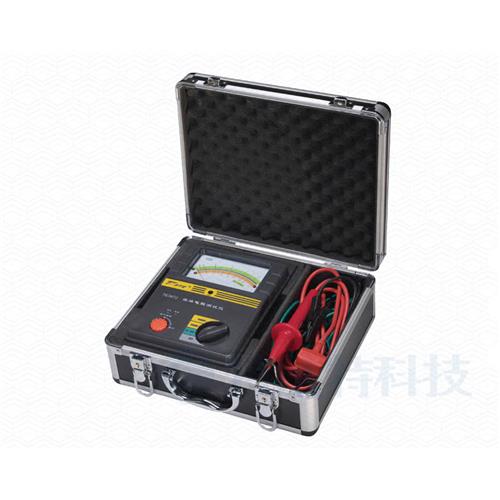

TE8672 绝缘电阻测试仪
TE8672绝缘电阻测试仪用于测量变压器,电机,电缆,电抗器,发电机等设备和元件的绝缘电阻, 具有时间提示功能,方便测试吸收比和极化指数。 TE8672绝缘电阻测试仪满足JJG622-1997《绝缘电阻表(兆欧表)检定规程》的要求。用于测量变压器,电机,电缆,电抗器,发电机等设备和元件的绝缘电阻, 可鉴别试品受潮、老化、断裂,表面脏污等绝缘缺陷。具有时间提示功能,方便测试吸收比和极化指数。采用最新合成材料外壳,耐高温、硬度高、抗冲击、并且携带方便,自动切换量程,适合现场使用。

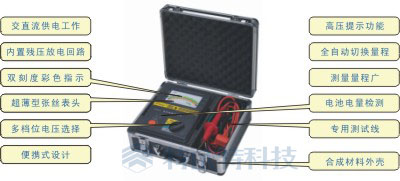

产品特性



(1) 两种供电方式
交直流两用,内置可充电电池和智能充电模块,在没有交流电源的时候可选择内电源供电,并配有专用充电适配器,充电更方便。
(2) 测试安全:仪器采用专用高压测试线,并内置残留高压放电电路,测试完毕可自动放掉被测设备上的残留高压。仪表产生高压时,有提示音报警。
(3)测试准确
整机输出功率大,短路电流大,保证了设备在测试大容量试品时能快速充电稳定,使输出电压达到额定值,有效避免了因为充电时间较长造成吸收比及极化指数测试不准的问题。有多种电压输出选择,测量电阻量程范围广,即使绝缘阻抗小也可以准确测量,且量程范围可自动转换,并有相应的指示。
(4) 整机采用便携式设计,抗干扰能力强、结构紧凑、外观精美。
(5)测试稳定
采用嵌入式工业单片机和实时操作软件系统,抗干扰能力强,在强电磁干扰的环境下仍能准确测量,重复性好。

技术参数
 输出电压  2500V DC   5000V DC
 精
 度
温 度   23℃±5℃
 绝缘电阻  5MΩ~100GΩ
   ±5%
  10MΩ~200GΩ
     ±5%
 输出电压  20MΩ~100GΩ
    0~+10%
  40MΩ~200GΩ
    0~+10%
 高压短路电流   ≥1mA
 工作电源   8节AA型电池
 工作温度及湿度   -10℃~40℃,最大相对湿度85%
 保存温度及湿度   -20℃~60℃,最大相对湿度90%
 绝缘性能   电路与外壳间电压为1000V DC时,最大2000MΩ
 耐压性能   电路与外壳间电压为2500V AC时,承受1分钟
 尺寸   230mm×190mm×90mm  (L×W×H)
 重量   2KG
