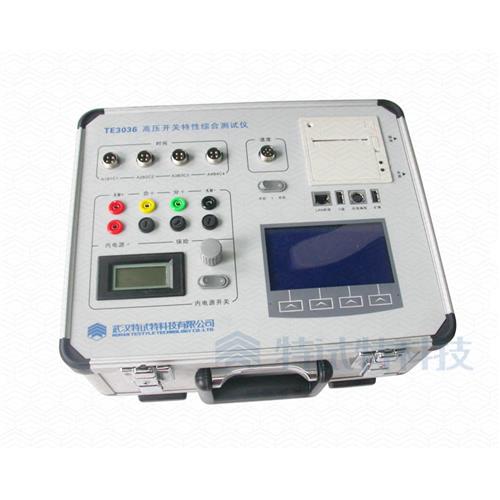

TE3036 高压开关特性综合测试仪

图    收藏
TE3036高压开关特性综合测试仪
武汉特试特TE3036高压开关特性综合测试仪满足DL/T846.3—2004《高电压测试设备通用技术条件 第3部分《高压开关综合测试仪》要求，高压开关特性综合测试仪用于500KV及以下电压等级的少油、多油、真空、SF6等各种高压断路器的时间特性及机械特性的测量，仪器自带万能传感器和操作电源，满足各种用户需求。TE3036高压开关特性综合测试仪测试项目齐全，能测量平均合（分）闸速度、合（分）闸最大速度、合（分）闸瞬时速度、刚分（刚合）速度及行程、开距、超程，弹跳次数、弹跳时间、弹跳最大幅度，合（分）闸时间、合（分）闸同期性。
产品特性

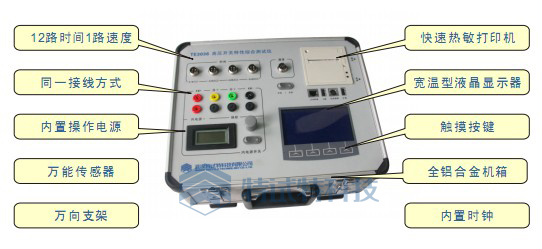

TE3036高压开关特性综合测试仪

(1) 万能传感器：将直线传感器和角度传感器组装到一起，能够实现各种电压等级及不同型号开关的动作特性的测量。
(2) 智能化程度高：采用中文菜单操作，测量数据显示结果直观，内置的前换纸热敏打印机能以中文模式打印数据、断口波形、时间-行程、时间-速度、速度-行程曲线，打印速度快、换纸更加方便。
(3) 测量准确：全数字化处理，内建精密数学模型，具有较高的测量精度，测试结果重复性好。
(4) 携带方便：便携式高度，体积、重量只有同类产品的30%～70%，携带 十分方便。
(5) 联机接口：网络接口,U盘及在线编程和扩展口。方便进行硬件升级服务和与计算机进行联机操作。
(6) 操作电源：仪器自带DC30～250V电源，可提供开关操作电源及储能电 源，方便现场使用。
(7) 使用方便：内置多种不同开关型号及速度定义类型，让繁琐的测试变得更加简单。
技术参数
 使用电源   本仪器使用220（1±10%）V，50（1±2%）Hz电源
 使用环境   环境温度：-10℃～40℃   相对湿度≤80%
 结构形式   一体化便携式，铝合金机箱
 外形尺寸   长330mm*宽260mm*高200mm
 质量   5Kg（不含附件）
 安全性能   绝缘电阻：DC500V≥2MΩ
  交流耐压：1500v耐压1min，无飞弧和击穿
 参数   （1）时间测量分辨率：0.1ms
  （2）速度测量分辨率：0.01m/s
  （3）行程测量分辨率：0.1mm
  （4）最大测量速度：20m/s
  （5）最小动作同期差：0.1ms
  （6）测试通道：12路断口时间，1路速度
  （7）直线传感器测量范围：225mm
  （8）旋转传感器角度范围：360°
  （9）内置操作电源：DC30～250V可调，瞬时20A
  （10）测量精度：时间：±（1%×读数+0.2ms）
  （11）测量精度：速度：±（1%×读数+0.5m/s）
  （12）测量精度：行程：±（1%×读数+0.2mm）
